有毒气体检测仪和可燃气体探测器施工方案

时间 : 2019-12-04
分享 :

          本项目主要介绍有毒气体检测仪和可燃气体探测器的施工项目控制方案,在各类生产工作环境中主要存在的常见气体种类有:一氧化碳、氟气、氯气、氧气、氨气、有机气体(酮类、醚类、醇类等)、可燃性气体(甲烷、丙烷、氢气等)。根据各种气体特性分为:可燃气体类和有毒气体类两大类性气体。此项目监控的主要目的为人体防中毒安全和易燃易爆燃危险安全监控为目的,结合《GBZ2.1-2006工作场所有害因素职业接触限值化学有害因素》的内容,选择合适的气体监控量程和设备精度。并通过数字化信息技术统一接入中控平台,集中数字化模式.统一智能化管理.具体系统描述见系统结构.



  系统构成部分

  第一、在这个有毒气体检测仪和可燃气体探测器项目施工介绍中我们结合实际的工程项目来介绍,应用列举为某机构实验室中心,该中心为了实现智能管理,气体监控系统实现分级分层模式管理,首先是各个化学实验室,不同的化学实验室存在的气体种类不同,,同一个实验室气体分布情况也有不同,需要视具体气源分布位置安装好对应的气体监控仪表。每个可燃气体探测器都备声光报警器,具备联动该化学实验室排风系统的指令功能,以满足一但有危险发生时能够第一时间通知到现场的人,并能够联动该区域的排风系统进行应急处理。

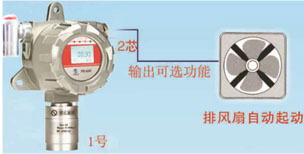

可燃气体探测器联动排风

  第二、在各个化学实验室的入门处配套一个LED显示屏,该屏幕主要展示该实验室内有毒气体的名称,显示当前有毒气体检测仪的浓度、以及安全和危险提示语等相关信息。让进入实验室工作人员先确认是否危险后,在进入起到很好的醒视作用和安全防护作用。该屏幕系统数据联入后台中控系统,由中控系统统一分布式管理分发。

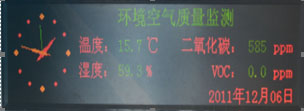

气体浓度显示屏幕

  第三、由于化学实验室众多,每个实验室需要安装检测的气体种类约有5种左右,因此要实现统一集中管理还需要组网传输,建议相邻各个实验室汇集后通过光纤网络模式传输,配置相应的中转传输设备,由于可燃气体探测器本身应具备RS485接口,一般传输距离在1000米范围,若中远距离传输信号建议采用上面提到光纤网络模式传输,以保证传输数据的稳定性,打破本项目监控中心与各个实验室距离的因素。

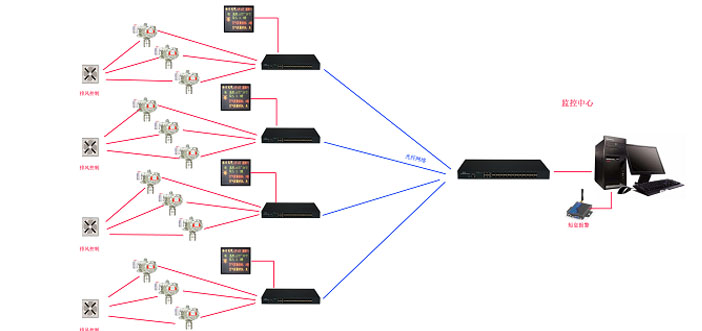

有毒气体检测仪和可燃气体探测器布线控制安装系统结构图



  有毒气体检测仪和可燃气体探测器监控中心:

  在监控中心构建环境监控系统大脑核心,采集监控现场气体监控探头数据,并经过对比运算,下发控制信号给各个实验室门口的控制LED屏展信息。另外中心系统一但监测到报警信号,同时下方给短信报警系统,将报警信号发送到相关安全管理员手上。利用拨打电话或者是短信发送等方式通知管理员。

  监控平台组态软件,担负这实时监控整个系统稳定运行的指挥功能,各方位远程管理整个系统的各项数据,并可远程监控现场各个可有毒气体检测仪和可燃气体探测器监测环境下的浓度、历史数据、图表,曲线,数字多方位展现浓度变化,可存储,打印,记录各个数据,并能够生成数据报表。

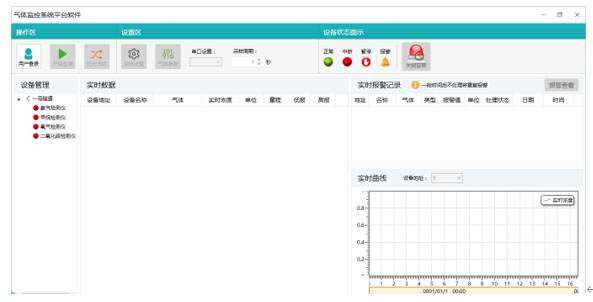

气体监控组态平台
