氧气气体检测仪设计电路方法

时间 : 2019-10-16
分享 :
         氧气气体检测仪可能大家都不陌生,但是氧气浓度检测如何实现,电路设计是由哪些组成,相信很多人并没弄清楚。大家应该都曾通过各种媒体平台,了解到货获取过,在众多种的工作生产场合中,经常会发生因缺氧而导致的缺氧生产,生活事故的事件。所以氧气对我们人体至关重要,身体适应氧气环境条件一般是在大于19%23%范围,太低容易缺氧,发生呼吸困难,太高容易导致富氧身体不适。只有适合的氧气浓度才是身体耐以生存的基本保障条件。因此需要提供一种小型、简易、适用于多种场合、其灵敏度可以调节且方便携带的氧气检测仪,为生产,生活的工作者提供预防氧气浓度安全保障的产品。下面我们来着重介绍一下氧气气体检测仪的设计电路。

氧气气体检测仪电路主要包括:
1、气敏电化学传感器电路,由氧气传感器以及信号放大电阻和运放电路组成,用于氧气浓度灵敏调节;

2、滤波器电路:电容器件加电阻组成滤波器,用于对电路中的无用信号进行滤波,以保证信号的稳定性。

3、本电路的工作原理是由氧气传感器用作探测头来检测空气中有氧气浓度,当浓度很低时,电流很小,通过AD模拟转换,显示现场氧气浓度。当氧气浓度与设置的报警点做比较后氧气浓度在设置的报警浓度范围时报警电路工作;若氧气浓度增加到安全浓度范围时值,报警工作电路停止工作恢复正常。本电路的结构简单,并适用于多种场合,有利于保护使用者的氧气浓度安全值。

4、氧气检测仪,属于电子设备领域。本电路是由有氧气检测电路和氧气气体报警电路组成,氧气体检测电路包括传感器电路、灵敏度调节电路、滤波器电路、报警控制电路,语音放大电路、报警喇叭、语音芯片振荡频率调节电阻。装有本电路的氧气检测仪可用于家庭、矿山、下水道等,对有氧气浓度安全进行报警,保护人身安全。

5、附氧气气体检测仪设计原理图:

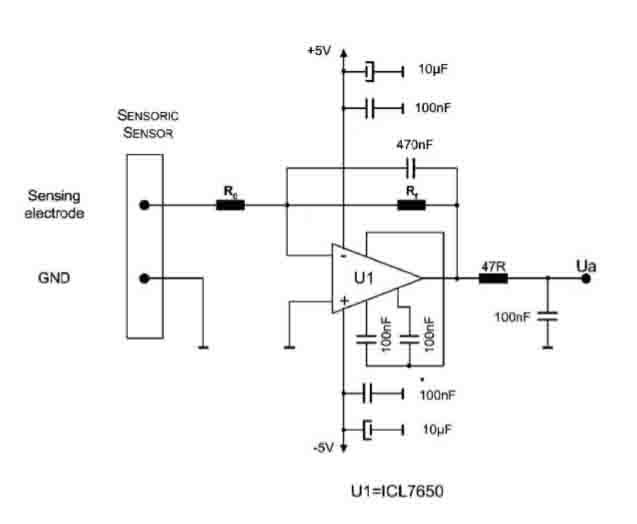

氧气检测仪原理图
