气体检测仪的设计与工作原理的是什么?

时间 : 2019-05-16
分享 :
      气体检测仪的工作原理的是什么?主要还要看气体检测仪的功能,不管是什么类型的气体检测仪,最基本的功能主要有以下几个部分,首先是传感器单元,信号采样运放单元,CPU中央处理器单元,信号输出单元。人机交互显示单元这几大模块化组成,接下来我们详细介绍一下这几个单元,

1、首先是传感器单元,气体传感器有很多种原理,不同的工作原理,它工作支持的电路设计不同,不同的原理外形尺寸不同,因此都需要考虑不同的设计选择,主要的气体检测传感器有分:红外气体传感器,半导体气体传感器,电化学传感器、催化燃烧气体传感器、光离子气体传感器、火焰离子传感器,紫外光传感器等这些类型的气体检测传感器,在设计这些传感器工作电路是需要知道不同原理的气体传感器的运行支持电路。

以下为几种气体传感器工作的基本电路:

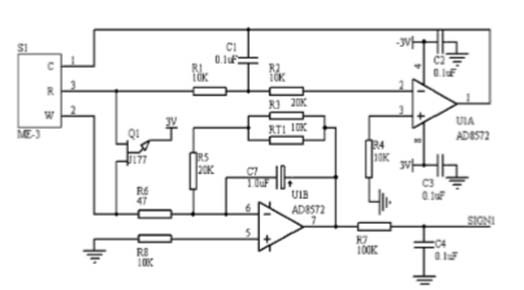

 气体电化学传感器工作电路

气体电化学传感器工作电路)

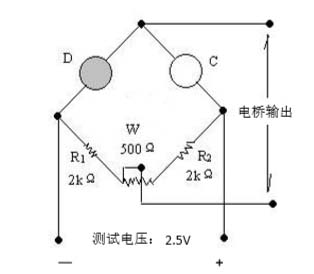

      可燃气体传感器工作电路
(可燃气体传感器工作电路)

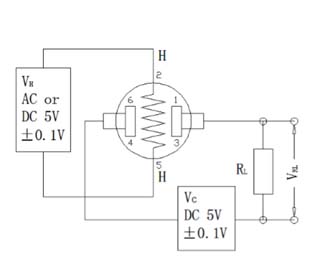

有机气体半导体传感器工作电路
 (有机气体半导体传感器工作电路)

2、运放采样单元,这个就是接收气体传感器输送过来的气体测量信号,运放单元接收到微弱的气体浓度信号,一般为纳安级别的电流或电阻变化信号,经过运放处理条例后稳定输送到CPU中央处理器,处理器根据信号大小进行转换成对应的浓度数据。一般的气体检测仪表运放单元都是单级或者两级信号放大处理。经过滤波电路调节后来输出一个稳定的真实的气体浓度信号。

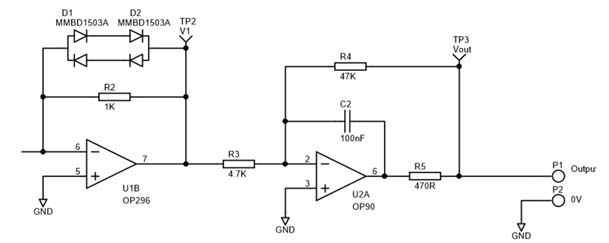

 气体检测仪运放调理电路图
     (气体检测仪运放调理电路图)


3、气体检测仪的中央处理器CPU系统,也是仪表工作运行的大脑,它指挥这每个通道的信号交互,通过运算处理,连接着输入单元,输出单元,显示单元,其中输入单元通道信号为气体传感器信号,输出单元为,对外报警输出,声光报警,电流信号大小,通讯接口、以及显示的人机交互显示。一个稳定可靠的大脑是仪表稳定工作的核心,是智能应用的根本。因此对于CPU的选择和拓展性更为重要。

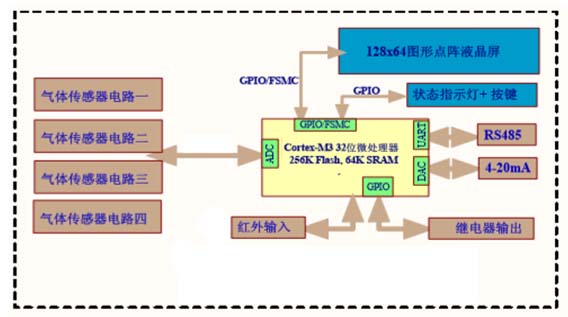

气体检测仪工作原理图

4、信号处理单元,常见的气体检测仪输出单元功能都是有声光报警,便携式的气体检测仪会有震动提示,固定式的气体检测仪有,电流信号输出,通讯接口输出,例如RS485和继电器信号输出。这些接口都承担着CPU大脑单元过来的执行指令。完成我们的外围控制信号。


5、人机交互系统:在气体检测仪表单元中担负着显示、校准、调节、设置、传输我们使用者的指令,友好的操作界面,应用起来就会更加顺手,一般的显示器有液晶的,数码的,有彩色的,有带遥控的,有按键式的。
