化工可燃有毒气体报警器-成都鹏雷厂家

中石油可燃有毒气体报警器，在石油化工领域应用最为广泛，在这个行业里产生的危险易燃气体居多。主要的易燃气体有，石油液化气，甲烷，还有一些烃类气体最为常见，都是容易发生危险爆炸的气体，常使用甲烷泄漏报警器。
在化工领域可燃有毒气体报警器也应用广泛，该行业产生的有毒气体常见的有硫化氢，氯气，氨气，氯化氢，二氧化硫，一氧化碳等等种类的有毒气体，常用硫化氢气检测仪，因此在该行业中对可燃气体和有毒气体的检测就显得很重要。很多监控厂还涉及到与环保局信息数据对接。要求将气体检测数据上传到监管部门，因此就需要考虑远程监控设计方案，鉴于以上情况推荐设计施工方案如下：

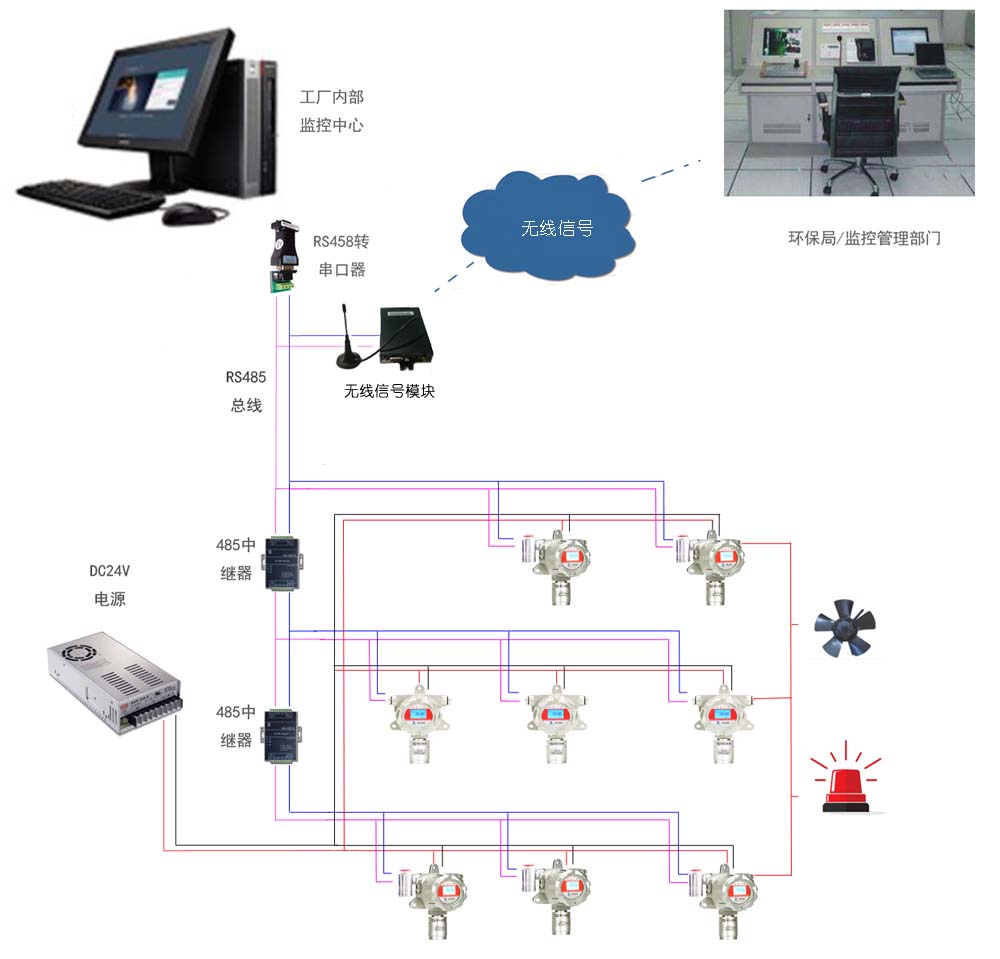

化工可燃有毒气体报警器施工设计方案拓扑图：

可燃有毒气体报警器系统图

可燃有毒气体报警器施工方案配置制清单：

序号	产品名称	规格	数量	备注
1	可燃气体探测器	PN-2000-EX（石油液化气，甲烷，烃类气体等）	待定	测量范围：0-100%lel 防爆等级：CT6 输出信号：4-20MA,RS485接口报警继电器信号防护等级IP65
2	可燃有毒气体报警器	PN-2000系列（硫化氢，氯气，氨气，氯化氢，二氧化硫，一氧化碳等等）	待定	测量范围：0-100ppm 防爆等级：CT6 输出信号：4-20MA,RS485接口报警继电器信号防护等级IP65
3	工业气体控制主机	PN-M200-K	2台	说明：厂区1台；远程环保局控制中心1台。
4	UPS电源		1台	若有考虑停电需保持1-2时间的正常探测，则考虑配套，否则使用普通的电源箱即可。
5	通讯线	专用屏蔽双绞线 ZC-RVVP-2X1.0mm2	待定	用于现场仪表和厂区气体控制主机间的通讯连接线，长度实际考虑
6	阻燃电源线	2X1.5mm2屏蔽线 ZC-RVV-2X1.5mm2	待定	用于现场仪表和厂区气体控制主机间的电源连接线，长度实际考虑
7	镀锌钢管	直径32mm	待定	用于现场仪表和厂区气体控制主机间的线缆穿管保护用。
8	防爆接线盒（直通）	DN32	待定	请结合实际走线位置考虑数量
9	防爆接线盒（三通）	DN32	待定	请结合实际走线位置考虑数量
10	角钢支架	Q235	待定	用于固定支撑镀锌钢管，数量结合实际考虑。
11	防爆扰型管接头	接头规格M30-M20x1.5 长度30厘米	待定	每个仪表的电气接口与镀锌钢管的链接处用。有多少个仪表，则需要配套多少条防爆扰型管。
12	可燃有毒气体报警器固定式安装立柱		待定	说明：如安装的监测点位无法支撑固定气体检测仪，则需单独考虑加装固定立柱用于固定检测仪。
13	无线GPRS模块		1个	用于厂区仪表与远程环保局监控中心之间的无线传输。
14	集线器		待定	用于现场仪表通讯线分支汇集。主要用于信号隔离，信号放大，线路汇集用途。


